MD-3000

商品説明

商品説明

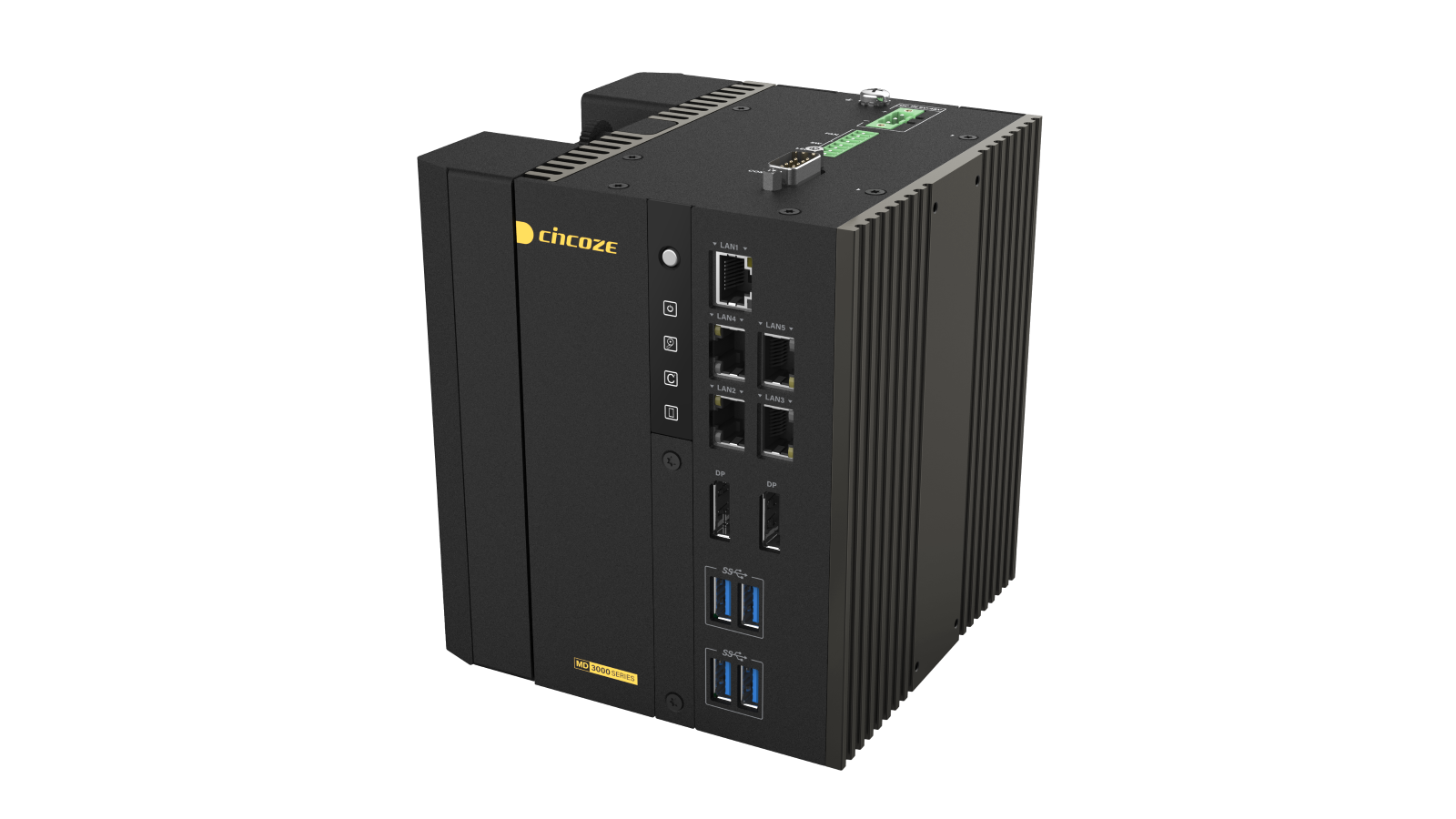

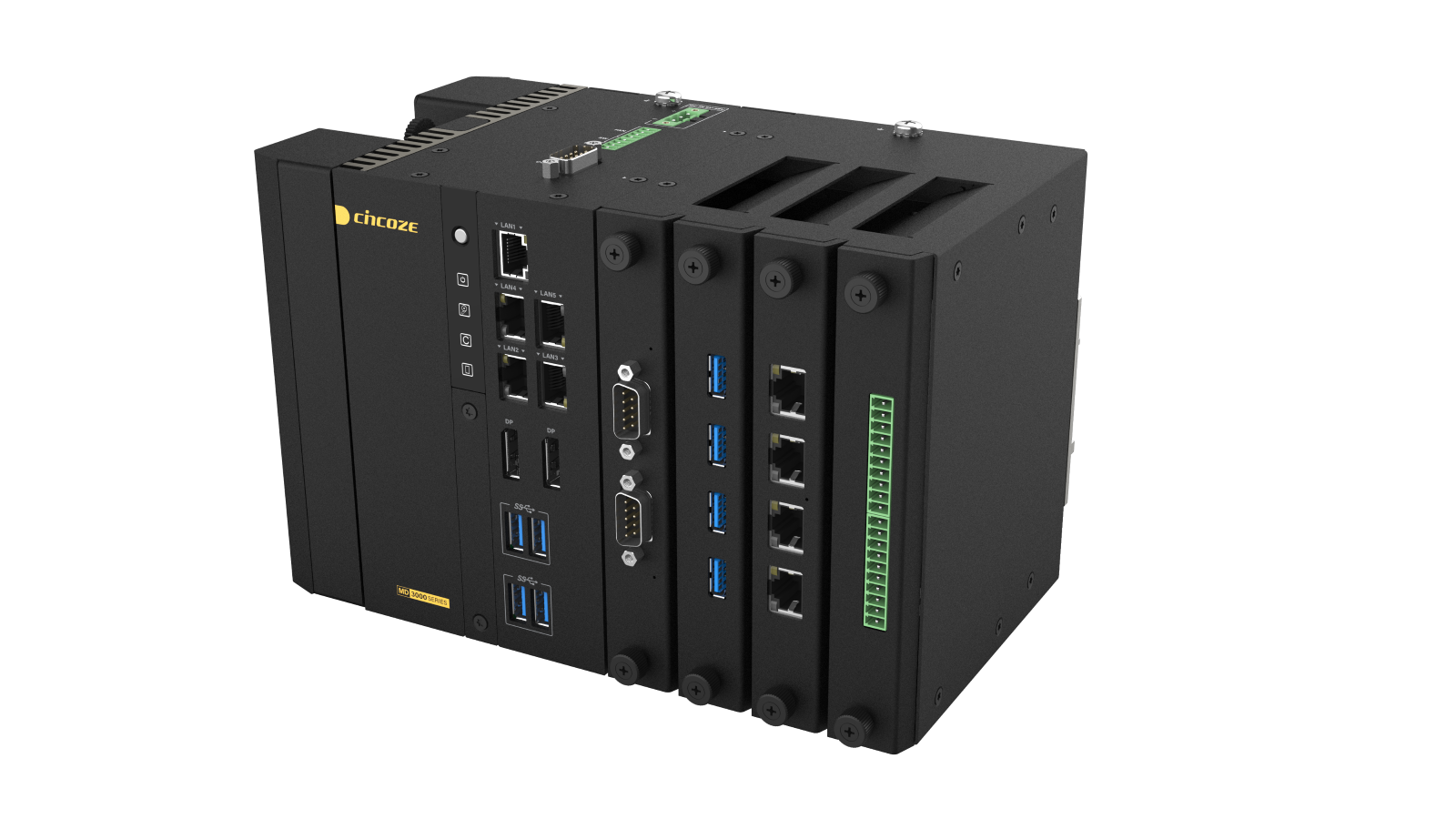

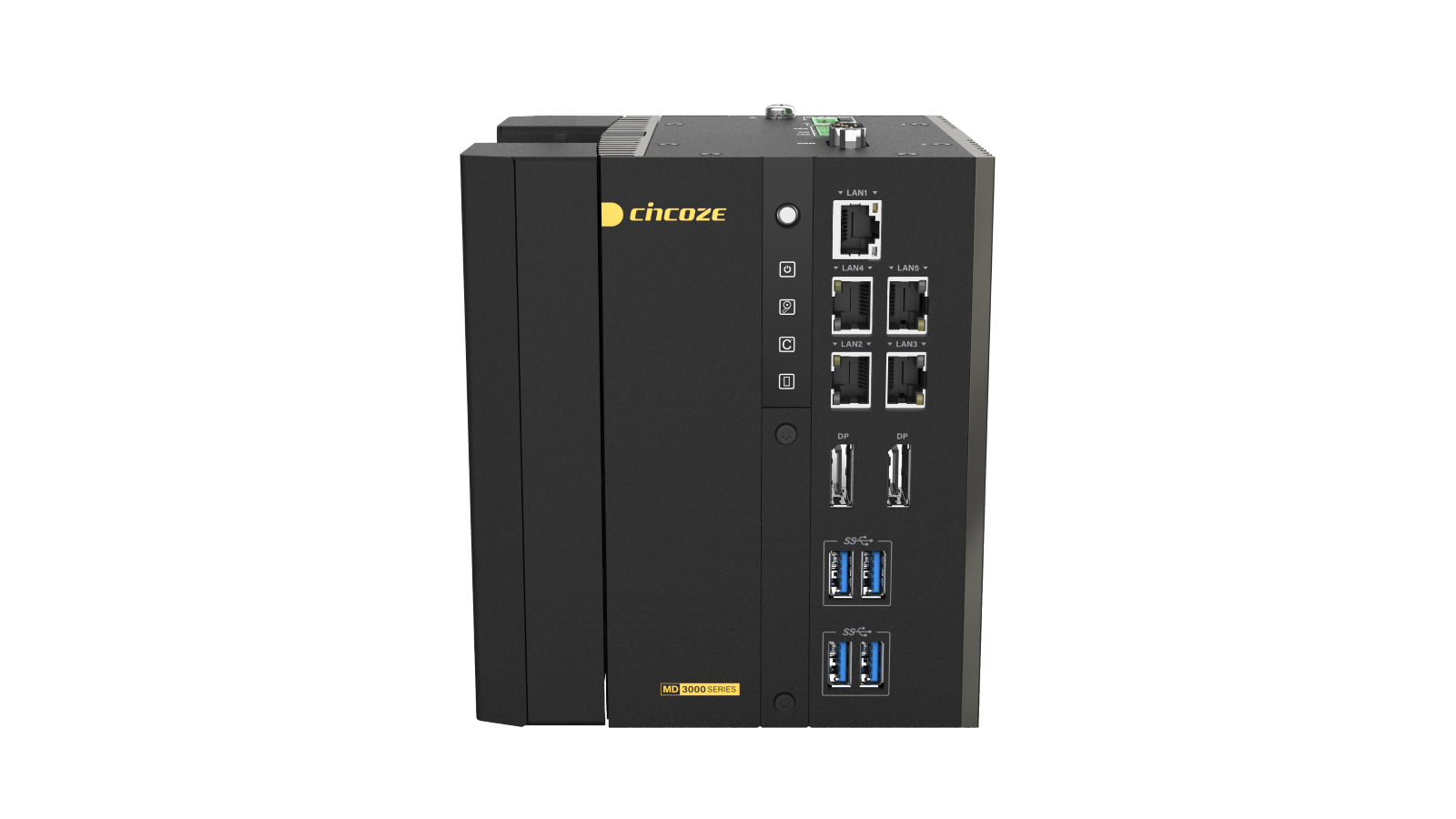

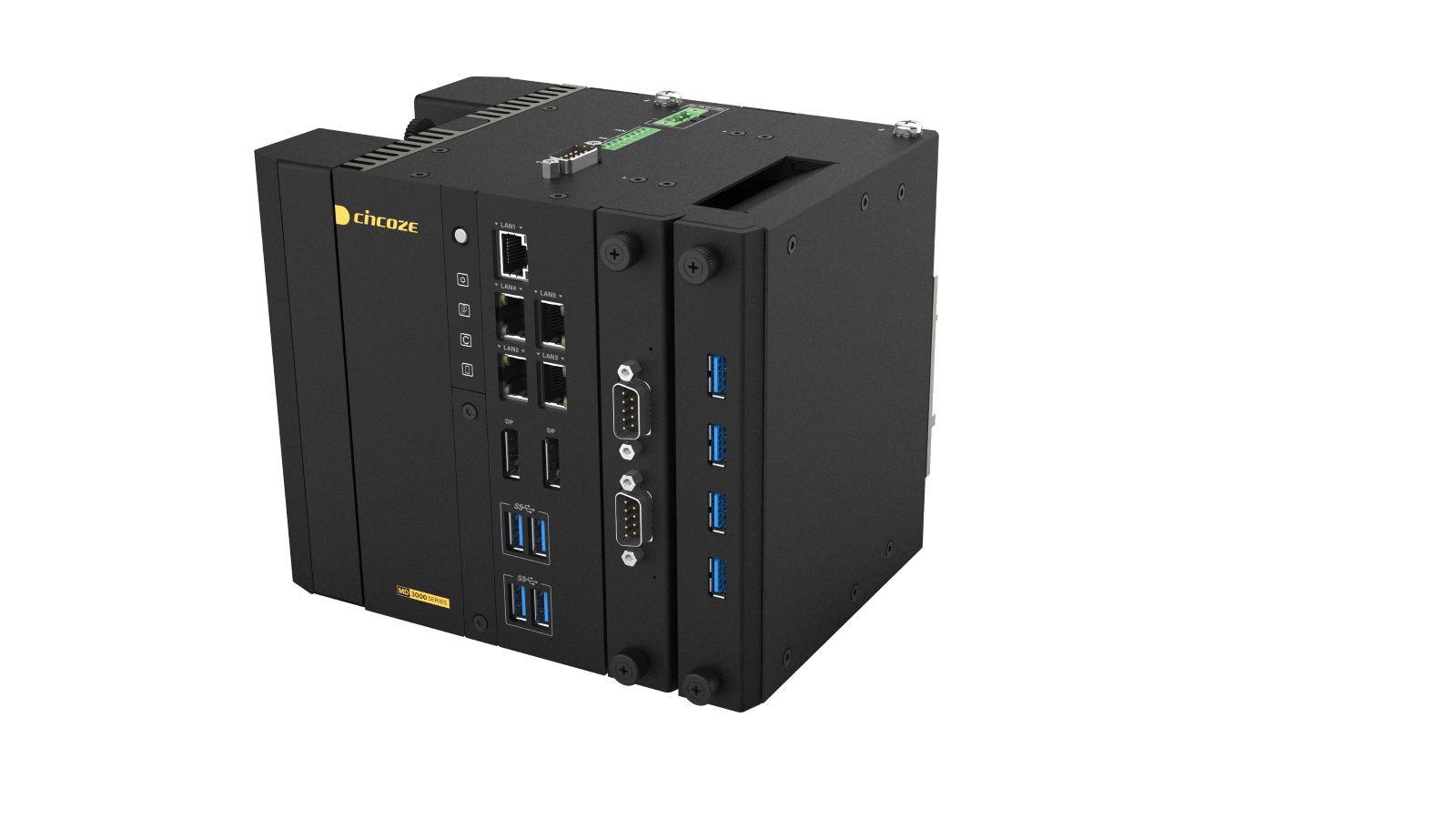

『MD-3000』は高さわずか150mmというコンパクトな筐体ながら、Intel® Core™ デスクトップグレードCPU に対応し、最大6スロットの SED（Scalable Expansion Deck） を備えています。さらに10種類以上の SEM（Scalable Expansion Module） と柔軟に組み合わせが可能で、用途に応じて自在に拡張できます。 優れたコンピューティングパフォーマンス —— 第14/13/12世代Intel® Core™ CPU（35～65W）、最大96GBの5600MHz DDR5メモリ、最大2基のNVMe SSDをサポートします。視覚誘導ロボット、検査、測定、可視化といったマシンビジョンタスクに必要なパフォーマンスを提供します。 2つの特許取得済み熱設計技術を採用 —— マシンビジョンに求められる高速画像処理やAI推論を実現するには、高い演算性能が欠かせません。 MD-3000は、第14／13／12世代 Intel® Core™ プロセッサ（35～65W） に対応し、 最大 96GB DDR5メモリ と デュアルNVMe SSD を搭載可能。 AI推論やビジョン処理など、負荷の大きいワークロードにも十分対応できます。 これほど高性能でありながら、わずか150mmの筐体内で安定動作を実現するため、Cincozeは2つの特許技術を採用しています。 ・Dynamic Thermal Mechanism（動的熱機構） CPUヒートシンクとトップカバーの密着度を最適化し、わずかな機械的誤差も排除。 効率的に熱をアルミフィンへ伝え、外部ファンによって粉塵を吸い込むことなく素早く放熱します。 ・Smart OTP（過熱防止保護機構） ファンの状態を自動で監視し、温度に応じて動作を最適化。 長期的なCPU性能の安定を維持します。 （特許番号：I893729、I870277） 柔軟な拡張性 —— MD-3000はCincoze独自のモジュラー構造を採用しており、 本体（コンピュータ部）、SED（拡張デッキ）、SEM（拡張モジュール） で構成されています。 ユーザーは用途に応じて 2・4・6スロット のSEDを選択し、 I/Oインタフェース、PoE、M.2拡張、2.5インチストレージ など、さまざまなSEMを自由に組み合わせ可能です。 すべてのSEMは ホットスワップ対応 で、ガイドレール設計 により取り付けや交換も容易。 設置効率とメンテナンス性を大幅に向上させています。 取り付けも拡張も簡単、プラグアンドプレイ —— 高さ150mmのコンパクト設計に加え、DINレールへの取り付けに対応しています。 すべての操作インターフェースやメンテナンス箇所に前面からアクセスできるため、 制御盤やエンクロージャへの設置に最適です。 CincozeのSEMモジュールは柔軟性が高く、ホットスワップ可能です。ガイドレールアライメント設計により、設置がより簡単かつ迅速になります。 堅牢で信頼性の高い設計 —— 制御盤や筐体内の限られたスペースでも設置できるよう、MD-3000は高さ150mmの省スペース設計を採用。 DINレール取付に対応し、すべての操作部およびI/Oポートを前面に配置しています。 これにより、設置やメンテナンスが非常に簡単です。 また、Cincozeの堅牢設計を継承し、 広温度範囲（-40°C～65°C） 広電圧範囲（9～48VDC） 耐衝撃・耐振動性 産業用EMC規格（EN 61000-6-2 / 6-4）準拠 といった高い信頼性を確保。

各製品の詳細な納入実績表も用意しておりますので、ご入用の方は以下よりお問合せください。 ➡こちらから

スペック

OS

Windows®11、Windows®10 / Ubuntu 22.04

CPU

• 第14世代インテル® Raptor Lake-S リフレッシュシリーズ CPU: - インテル® Core™ i9-14900 24 コア 最大 5.8 GHz、TDP 65W - インテル® Core™ i7-14700 20 コア 最大 5.4 GHz、TDP 65W - インテル® Core™ i5-14500 14 コア 最大 5.0 GHz、TDP 65W - インテル® Core™ i5-14400 10 コア 最大 4.7 GHz、TDP 65W - インテル® Core™ i3-14100 4 コア 最大 4.7 GHz、TDP 60W - インテル® Core™ i9-14901E 8 コア 最大 5.6 GHz、TDP 65W - インテル® Core™ i7-14701E 8 コア 最大 5.4 GHz、 TDP 65W - インテル® Core™ i5-14501E 6 コア 最大 5.2 GHz、TDP 65W - インテル® Core™ i5-14401E 6 コア 最大 4.7 GHz、TDP 65W - インテル® Core™ i9-14900T 24 コア 最大 5.5 GHz、TDP 35W - インテル® Core™ i7-14700T 20 コア 最大 5.2 GHz、TDP 35W - インテル® Core™ i5-14500T 14 コア 最大 4.8 GHz、TDP 35W - インテル® Core™ i5-14400T 10 コア 最大 4.5 GHz、TDP 35W - インテル® Core™ i3-14100T 4 コア 最大 4.4 GHz、TDP 35W - インテル® Core™ i9-14901TE 8コア 最大5.5GHz、TDP 45W - インテル® Core™ i7-14701TE 8コア 最大5.2GHz、TDP 45W - インテル® Core™ i5-14501TE 6コア 最大5.1GHz、TDP 45W - インテル® Core™ i5-14401TE 6コア 最大4.5GHz、TDP 45W - インテル® プロセッサー 300 2コア 最大3.9GHz、TDP 46W - インテル® プロセッサー 300T 2コア 最大3.4GHz、TDP 35W • 第13世代インテル® Raptor Lake-SシリーズCPU: - インテル® Core™ i9-13900E 24コア 最大5.2GHz、TDP 65W - インテル® Core™ i7-13700E 16 コア、最大 5.1 GHz、TDP 65W - インテル® Core™ i5-13500E 14 コア、最大 4.6 GHz、TDP 65W - インテル® Core™ i5-13400E 10 コア、最大 4.6 GHz、TDP 65W - インテル® Core™ i3-13100E 4 コア、最大 4.4 GHz、TDP 65W - インテル® Core™ i9-13900TE 24 コア、最大 5.0 GHz、TDP 35W - インテル® Core™ i7-13700TE 16 コア、最大 4.8 GHz、TDP 35W - インテル® Core™ i5-13500TE 14 コア、最大 4.5 GHz、TDP 35W - インテル® Core™ i3-13100TE 4コア、最大4.1GHz、TDP 35W • 第12世代インテル® Alder Lake-SシリーズCPU: - インテル® Core™ i9-12900E 16コア、最大5GHz、TDP 65W - インテル® Core™ i7-12700E 12コア、最大4.8GHz、TDP 65W - インテル® Core™ i5-12500E 6コア、最大4.5GHz、TDP 65W - インテル® Core™ i3-12100E 4コア、最大4.2GHz、TDP 60W - インテル® Core™ i9-12900TE 16コア、最大4.8GHz、TDP 35W - インテル® Core™ i7-12700TE 12コア、最大4.7GHz、TDP 35W - インテル® Core™ i5-12500TE 6 コア 最大 4.3 GHz、TDP 35W - Intel® Core™ i3-12100TE 4 コア 最大 4.0 GHz、TDP 35W - Intel® Pentium® G7400E 2 コア 最大 3.6 GHz、TDP 46W - Intel® Pentium® G7400TE 2 コア 最大 3.0 GHz、TDP 35W - Intel® Celeron® G6900E 2コア 最大3.0GHz、TDP 46W - Intel® Celeron® G6900TE 2コア 最大2.4GHz、TDP 35W

メモリ

2x DDR5 SO-DIMM （最大 96GB）（Un-buffered/ECC 対応） - Core™ i9/i7: シングルランク メモリで 5600/4800 MHz、デュアルランク メモリで 5200/4800 MHz をサポートします。 - Core™ i5/i3/Pentium®/Celeron®/Intel® プロセッサ: 4800 MHz をサポートします。

Graphics

• 内蔵 Intel® UHD Graphics 770: Core™ i9/i7/i5 • 内蔵 Intel® UHD Graphics 730: Core™ i3 • 内蔵Intel® UHD Graphics 710: Pentium®/Celeron® • 2x DisplayPort コネクタ: 4096 x 2304 @ 60Hz

I/O

• 5x GbE LAN、RJ45 - GbE1: Intel® I219 - GbE2~5: Intel® I210 • 自動フロー制御付きRS-232/422/485（5V/12V対応）、DB9 x 1 • 4x USB 3.2 Gen1x1 (5Gbps)、タイプA

ストレージ/拡張

• 1x M.2 Key M Type 2280 ソケット (PCIe Gen3 x4)、ストレージ/アドオンカード拡張をサポート • 1x M.2 Key M Type 2280 ソケット (PCIe Gen3 x4 / SATA 3.0)、ストレージ/アドオンカード拡張をサポート • オプションのスケーラブル拡張デッキ用 1x PCIex16 インターフェース

電源

9～48 VDC 3ピン端子台

最大消費電力

• 35W CPU: 195.2W • 65W CPU: 279.4W - テストはCPU、1x RAM、1xストレージで実施 - バーンインテスト中は100%負荷

外形寸法

135.5 x 132 x 152.2 mm

重量

3.03 kg

動作温度範囲

• 35W TDPプロセッサ: -40°C ～ 65°C (-40℉ ～ 149℉) • 45W TDPプロセッサ: -40°C ～ 55°C (-40℉ ～ 131℉) • 65W TDPプロセッサ: -40°C ～ 45°C (-40℉ ～ 113℉) * PassMark BurnInTest: 100% CPU、2D/3Dグラフィックス (サーマルスロットリングなし) * 外部ファン、拡張温度周辺機器使用時、空気の流れがある周囲温度 * IEC60068-2-1、IEC60068-2-2、IEC60068-2-14準拠

• ※1お選びいただいたオプション、アクセサリの状況によって重さとサイズは異なります。

カタログ

•

  PDF : ダウンロード
